一、發熱電纜概述

TXLP/1R 220V發熱電纜可分為單導發熱電纜和雙導發熱電纜兩種。單導發熱電纜內部只有一根發熱芯，發熱電纜線本身不構成回路，在接線時，發熱電纜線兩端都需要與供電電源連接，所以在鋪設時需要考慮將發熱電纜首尾端一起接入電源線。

二、發熱電纜工作原理

發熱電纜內芯由冷線熱線組成，外面由絕緣層、接地、屏蔽層和外護套組成，發熱電纜通電后，熱線發熱，并在40-60℃的溫度間運行，埋設在填充層內的發熱電纜，將熱能通過熱傳導(對流)的方式和發出的8-13um的遠紅外線輻射方式傳給受熱體。

三、發熱電纜基本性能

1、外徑尺寸：6.5mm

2、供電電壓：220V（電壓可定制）

3、線性功率：18.5W/m

4、冷線長度：2.25m

5、表面工作溫度：65℃

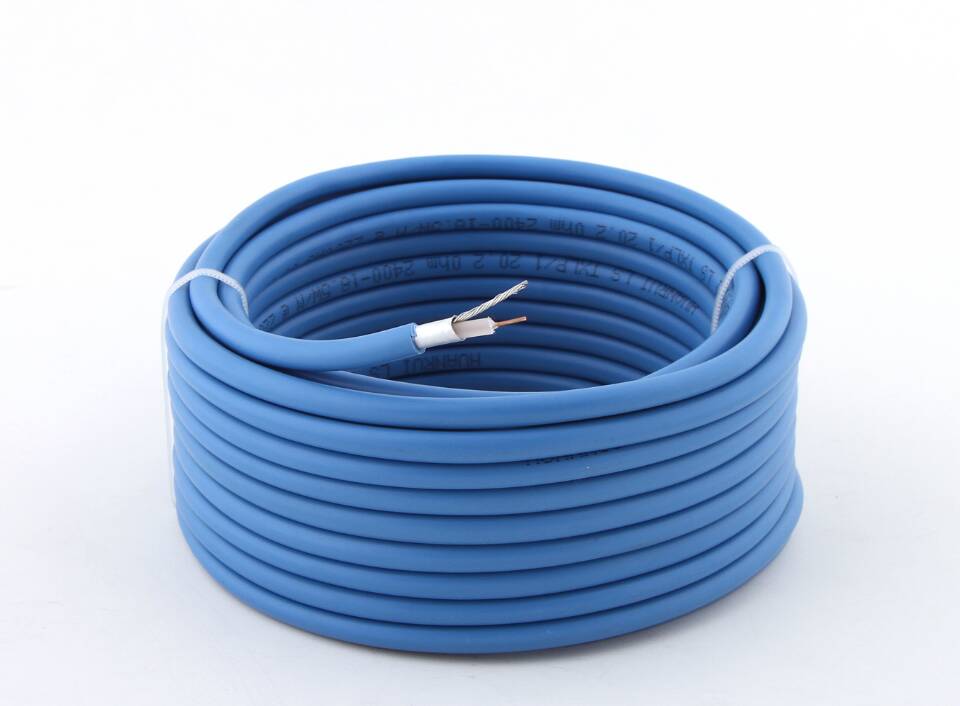

四、單導發熱電纜結構

1、芯線（金屬發熱絲）：芯線為金屬合金絲組成，線性額定功率為18.5W/m。

2、絕緣層：發熱電纜耐高溫絕緣層采用雙層絕緣結構，絕緣層的質量好壞直接影響到發熱電纜的使用壽命，耐高溫發熱電纜絕緣層通過反復試驗，在140℃高溫下耐高溫層不變形、不萎縮。

3、接地線：接地線由8根直徑為0.4mm的鍍錫銅芯線組成。8根鍍錫銅芯線面積為1.0048m㎡，符合國際電工委員會IEC800規定的接地線不得小于1m㎡的規定。

4、金屬屏蔽層：發熱電纜使用過程中，由于電流的作用，會在發熱電纜周?chē)纬呻姶艌?chǎng)，電磁場超過100微特斯拉就會對人體健康及其它電器產生影響。通過金屬屏蔽層的有效保護，把電磁場控制在線芯內，使之不能向外擴散，再由接地線將電磁場引入大地，使發熱電纜與大地形成等電位。通過測試，電地暖產程的電場強度值是國家安 全范圍內的1/1000(國家規定的電場強度是4000伏/m，發熱電纜實測數據為4伏/m)；磁感應強度值高為13%，低6%（國家規定的磁感應強度是100維特斯拉，實測數據為高13維特斯拉），低6維特斯拉）。遠遠低于國家標準，高于國家安全規范，對人體無害，可放心使用。

5、外護套：外護套為PVC料。PVC具有很好的防腐蝕、防酸堿、抗老化作用，并且100%防水。

五、發熱電纜使用范圍

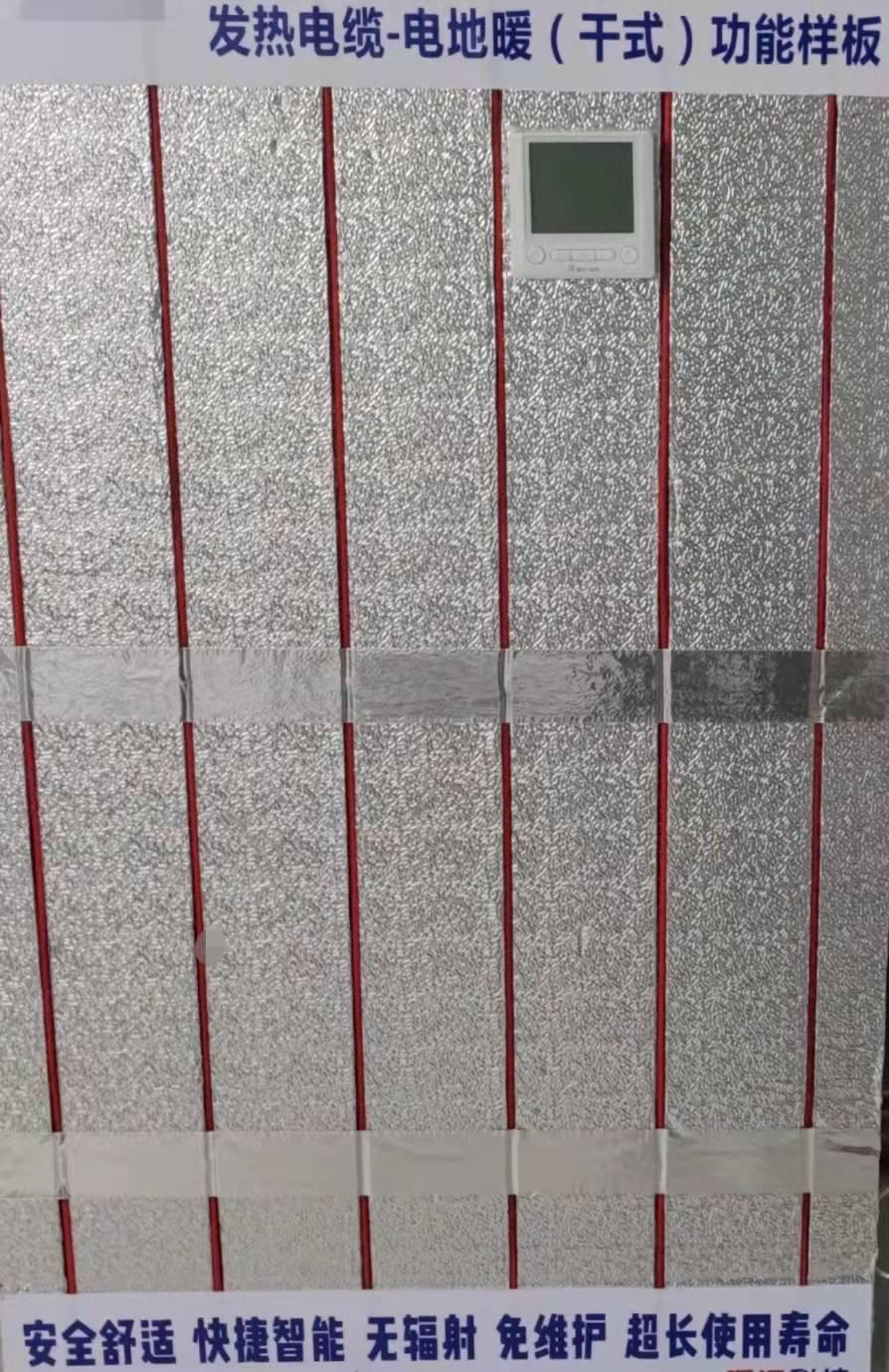

1、室內應用民用住宅（樓房、平房、別墅）供暖系統。

2、公用建筑（寫字樓、醫療機構、洗浴廣場、健身房等） 供暖系統。

3、特殊用途 畜牧業養殖保溫、（廠房、花房、蔬菜大棚、恒溫育雛室等）建筑保溫系統。

4、室外應用 室外道路融雪、土壤加熱、、天溝融雪、管道伴熱保溫、屋頂、樓梯、飛機跑道室外各類管路、線纜、儲罐等工業裝置的防凍、防凝、保溫。

六、18.5W/m單導發熱電纜型號

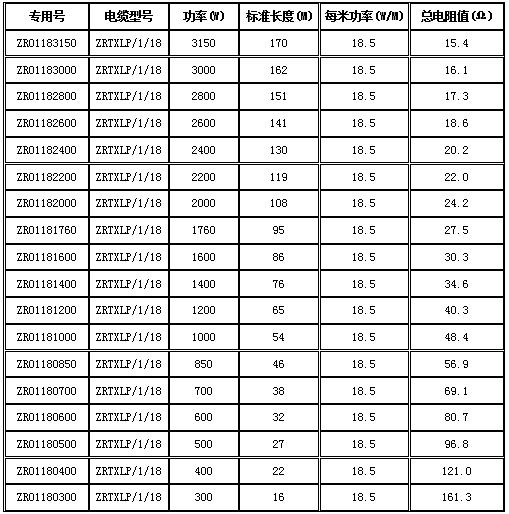

中睿18.5W/M單導不可裁(TXLP/1R 220V)發熱電纜規格一覽表

注：中睿電氣發熱電纜設計電壓為220V，標準長度為發熱區尺寸，導線尺寸為2.25M。
